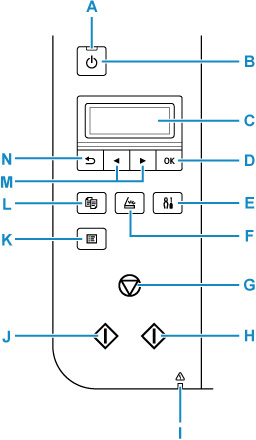

Panel operacyjny

A: Kontrolka WŁ. (ON)

Po włączeniu zasilania miga, a następnie świeci światłem ciągłym.

B: przycisk WŁ. (ON)

Służy do włączania i wyłączania zasilania. Przed włączeniem zasilania należy sprawdzić, czy pokrywa dokumentów jest zamknięta.

• Włączanie i wyłączanie drukarki

C: Wyświetlacz LCD (ciekłokrystaliczny)

Wyświetla komunikaty, pozycje menu i informacje o stanie aktywności urządzenia.

D: Przycisk OK

Zatwierdza wybranie pozycji menu. Służy również do naprawiania błędów.

E: Przycisk Ustawienia (Setup)

Powoduje wyświetlenie ekranu Menu ustawień (Setup menu). W menu tym można przeprowadzać konserwację drukarki oraz zmieniać jej ustawienia. Używany również do wybierania trybu wprowadzania.

F: Przycisk SKANUJ (SCAN)

Umożliwia przełączanie drukarki w tryb skanowania.

G: przycisk Stop

Umożliwia anulowanie operacji w trakcie drukowania lub wybierania pozycji menu.

H: Przycisk Kolor (Color)

Rozpoczyna kopiowanie, skanowanie itp. w kolorze.

I: Kontrolka Alarm

Świeci lub miga po wystąpieniu błędu.

J: Przycisk Czarny (Black)

Rozpoczyna kopiowanie, skanowanie itp. w czerni i bieli.

K: Przycisk MENU

Naciśnij, aby wyświetlić elementy menu kopiowania i skanowania.

L: Przycisk KOPIUJ (COPY)

Umożliwia przełączanie drukarki w tryb kopiowania.

M: Przyciski i

Używane do wybierania pozycji ustawień. Służą również do wprowadzania znaków.

N: Przycisk Wstecz (Back)

Powoduje wyświetlenie poprzedniego ekranu na wyświetlaczu LCD.
